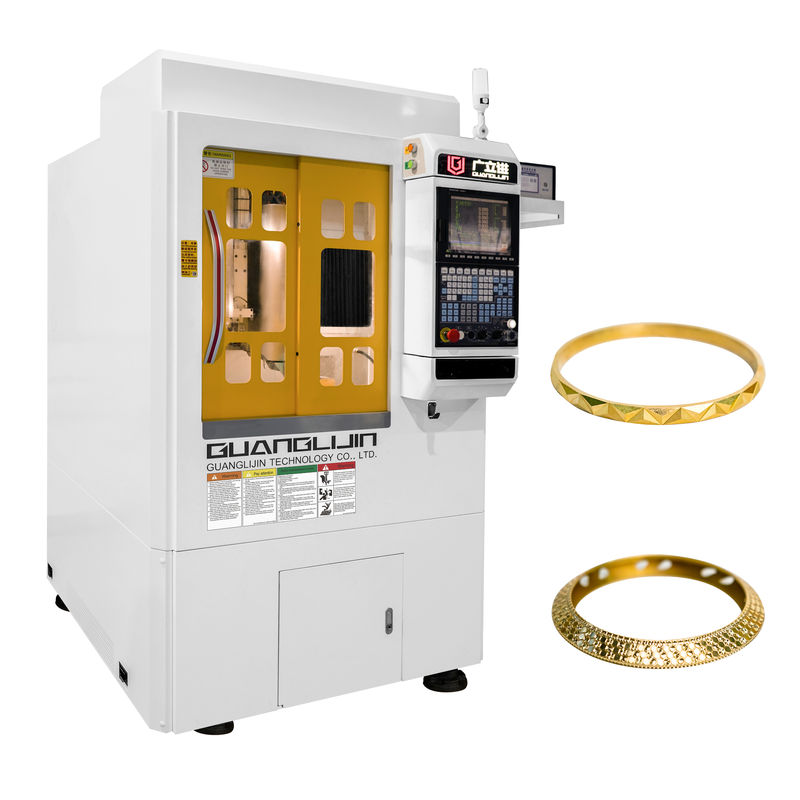

G11-550 Dikey ve yatay çift spindle kazım ve freze seri bileşik makinesi
Ürün Tanımı:
Yüksek kaliteli mücevher imalat makinesi
Olağanüstü derecede karmaşık ve karmaşık işçilik için tasarlanan bu birinci sınıf mücevher üretim makinesi yüksek hızlı,yüksek torklu elektrikli spindle, son derece kararlı çalışması ve olağanüstü hassasiyeti ile ünlüdürBu çekirdek bileşen, işleme boyunca hem sağlam bir güç hem de mikron seviyesinde doğruluk sağlar.
Ekipman destekler.7 eksenli eşzamanlı hareket, birÇift alet magazinlu otomatik alet değiştiricisiveÇok açılı eşzamanlı oyma/düzme yetenekleriBu sinerji, sofistike yapıların son derece esnek, verimli ve kapsamlı 3B işleme imkanı sağlar ve tasarım olanaklarını önemli ölçüde genişletir.
Gücü:Guanglijin Akıllı Programlama Yazılımı, sistem, mücevher üretiminde sanatsal ifade ve teknik yenilik için sınırsız potansiyeli açar.En iyi kaliteveÇarpıcı tasarımlar, hassas mücevher üretiminin sınırlarını yeniden tanımlıyor.
Teknik parametreler:
| - Hayır, hayır. |
Ürün |
Ayrıntılar |
| 1 |
B eksenini azaltıcı |
Alpha, Almanya |
12.7Nm'lik nominal tork, 44.6Nm'lik en yüksek anlık tork,
300 rpm, en fazla 600 rpm |
| 2 |
C eksenli motor |
|
Hız 2500 rpm nominal tork 15N.m |
| 3 |
W eksenini azaltıcı |
Alpha, Almanya |
88,9 Nm değerli tork, 312 Nm maksimum anlık tork,
43 rpm, maksimum 85 rpm |
| 4 |
Z2 ekseni |
Rexroth, Almanya |
Tekrarlanabilirlik: +/- 0,003mm |
| 5 |
Sekizinci eksen |
yatay spindle |
ISO10 alet tutucusu |
| 6 |
Dokuzuncu eksen |
dikey yuvarlak |
ISO20 alet tutucusu |
| 7 |
Şanzıman bileşenleri |
Rexroth, Almanya |
Tekrarlanabilirlik: +/- 0,005mm |
| 8 |
Operasyon |
SYNTEC sistemi |
220MB-10.4 inç ekran işletim kutusu,
en fazla 600 mm genişliğinde sol tarafta |
| 9 |
Servo motor |
|
200w/400w/750w |
| 10 |
Dikey yuvarlak |
elektrikli |
3.7kw, maksimum hız 40000 rpm akış alarmı ile su soğutması |
| 11 |
Yatay yuvarlak |
elektrikli |
2.5kw, maksimum hız 60000 rpm akış alarmı ile su soğutması |
| 12 |
Araç dergisi |
Servo sürücü |
Dikey spindle için 10 alet
Yatay fiyonk için 7 alet |
| 13 |
Araç tutucu |
|
ISO 20 |
| 14 |
Kollet çak |
|
ER-16, ER-11 |
| 15 |
Yağlama |
|
Zamanlama Otomatik yağlama |
| 16 |
Çalışma düzlüğü |
|
+/- 0,005 mm |
| 17 |
X ekseninin çarpması |
|
500 mm |
| 18 |
Y ekseninde vuruş |
|
130 mm |
| 19 |
Z1 ekseni çarpımı |
|
190 mm |
| 20 |
Z2 ekseni çarpımı |
|
140 mm |
| 21 |
Vücut ağırlığı |
|
2.0 ton |
| 22 |
Ön kapı. |
|
kaydırma kapısı |
| 23 |
Çizim (mm) |
ana gövde |
1150 genişlik*1130 derinlik*2100 yükseklik |
| 24 |
Güç gereksinimi |
Üç fazlı |
380v/50hz |
Destek ve Hizmetler:
Teknik destek
Kurulum
Eğitim
Bakım
Sorun giderme
Yazılım yükseltmesi
Ambalaj ve Nakliye:
Deniz yoluyla veya hava yoluyla tozlaştırma ahşap kazası
Sıkça sorulan sorular:
Guanglijin'in Dikey ve yatay çift spindle oyma ve freze parti bileşik makinesi G11-550 hakkında sıkça sorulan sorulara cevaplar:
S: Bu mücevher yapım makinesinin markası nedir?
Cevap: Bu mücevher yapım makinesinin marka adı guanglijin.
S: Bu mücevher makinesi model numarası nedir?
Cevap: Bu mücevher yapım makinesinin model numarası Dikey ve yatay çift spindle gravür ve freze parti bileşik makinesi G11-550'dir.
S: Bu mücevher makinesi nerede yapılıyor?
Cevap: Bu mücevher makinesi Çin'in Shenzhen şehrinde üretiliyor. Adres 101/F ve 201/F, Bina27, Lianchuang Bilim ve Teknoloji Parkı, 21 BulanRoad, Xialilang Köyü, Nanwan Sokağı.
