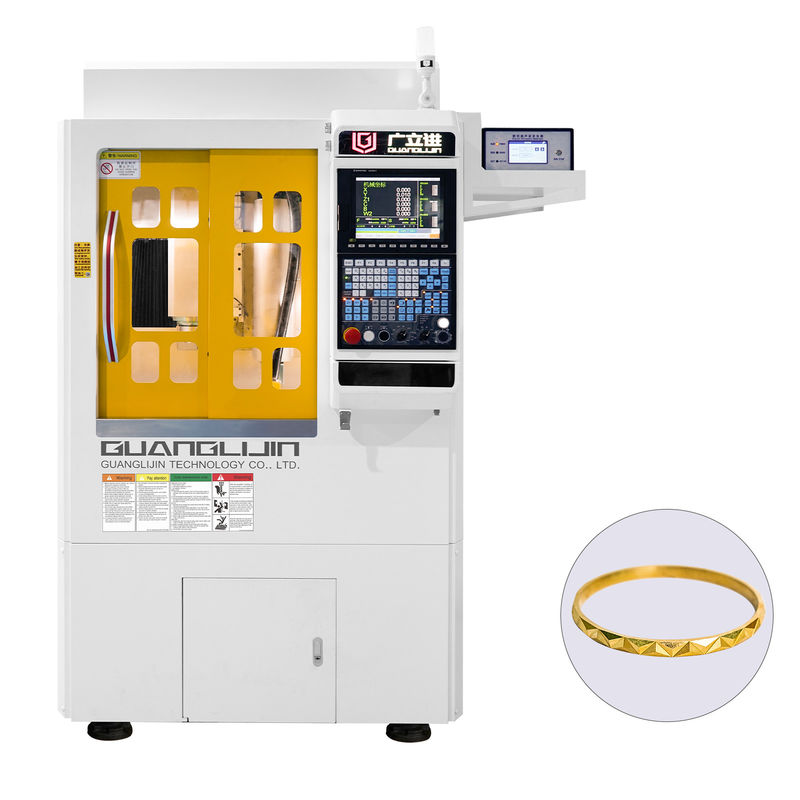

G11-550 Dikey ve yatay çift milli gravür ve frezeleme toplu bileşik makinesi
Ürün Açıklaması:
Üst Düzey Mücevher Üretim Makinesi
Olağanüstü karmaşık ve detaylı işçilik için tasarlanan bu birinci sınıf mücevher üretim makinesi, ultra kararlı çalışma ve olağanüstü hassasiyeti ile tanınan yüksek hızlı, yüksek torklu bir elektrikli iş miline sahiptir. Bu temel bileşen, işlem boyunca hem sağlam güç hem de mikron seviyesinde doğruluk sağlar.
Ekipman 7 eksenli eş zamanlı hareket, çift takımlı otomatik takım değiştirici ve çok açılı eş zamanlı gravür/frezeleme yetenekleri ile entegre edilmiştir. Bu sinerji, sofistike yapıların son derece esnek, verimli ve kapsamlı 3D işlenmesini sağlayarak tasarım olanaklarını önemli ölçüde genişletir.
Gücünü Guanglijin Akıllı Programlama Yazılımından alan sistem, mücevher üretiminde sanatsal ifade ve teknik yenilik için sınırsız potansiyelin kilidini açar. En üst düzey kalite ve çığır açan tasarımlar peşinde koşanlar için nihai üretim platformu olarak, hassas mücevher imalatının sınırlarını yeniden tanımlar.
Teknik Parametreler:
| No. |
Öğe |
Detaylar |
| 1 |
B ekseni redüktörü |
Alpha, Almanya |
Nominal tork 12.7N.m, anlık maks. tork 44.6N.m,
nominal hız 300 rpm, maks. hız 600 rpm |
| 2 |
C ekseni motoru |
|
Hız 2500 rpm nominal tork 15N.m |
| 3 |
W ekseni redüktörü |
Alpha, Almanya |
Nominal tork 88.9N.m, anlık maks. tork 312N.m,
nominal hız 43 rpm, maks. hız 85 rpm |
| 4 |
Z2 ekseni |
Rexroth, Almanya |
Tekrarlanabilirlik: +/-0.003mm |
| 5 |
8. eksen |
yatay iş mili |
ISO10 takım tutucu |
| 6 |
9. eksen |
dikey iş mili |
ISO20 takım tutucu |
| 7 |
İletim bileşenleri |
Rexroth, Almanya |
Tekrarlanabilirlik: +/-0.005mm |
| 8 |
Çalışma |
SYNTEC sistemi |
220MB-10.4 inç ekranlı kontrol kutusu,
genişlikte sol tarafta maks. 600mm uzatma |
| 9 |
Servo motor |
|
200w/400w/750w |
| 10 |
Dikey iş mili |
elektrikli |
3.7kw, maks. hız 40000 rpm su soğutmalı ve akış alarmı |
| 11 |
Yatay iş mili |
elektrikli |
2.5kw, maks. hız 60000 rpm su soğutmalı ve akış alarmı |
| 12 |
Takım magazini |
servo tahrikli |
Dikey iş mili için 10 takım
Yatay iş mili için 7 takım |
| 13 |
Takım tutucu |
|
ISO 20 |
| 14 |
Pens aynası |
|
ER-16, ER-11 |
| 15 |
Yağlama |
|
Zamanlamalı otomatik yağlama |
| 16 |
Çalışma düzlüğü |
|
+/-0.005mm |
| 17 |
X ekseni stroku |
|
500mm |
| 18 |
Y ekseni stroku |
|
130mm |
| 19 |
Z1 ekseni stroku |
|
190mm |
| 20 |
Z2 ekseni stroku |
|
140mm |
| 21 |
Gövde ağırlığı |
|
2.0 ton |
| 22 |
Ön kapı |
|
sürgülü kapı |
| 23 |
Yerleşim (mm) |
ana gövde |
1150 genişlik*1130 derinlik*2100 yükseklik |
| 24 |
Güç gereksinimi |
üç fazlı |
380v/50hz |
Destek ve Hizmetler:
Teknik destek
Kurulum
Eğitim
Bakım
Sorun giderme
Yazılım yükseltme
Paketleme ve Nakliye:
Deniz veya hava yoluyla fümigasyonlu ahşap sandık
SSS:
S: Bir satıcı mı yoksa üretici misiniz?
A: Biz, Guanglijin, 20 yılı aşkın deneyime sahip bir CAD/CAM CNC makinesi üreticisiyiz.
S: Neredensiniz?
A: Biz, dünyanın en yaratıcı şehirlerinden biri olan Shenzhen Çin'deniz.
S: Yurt dışı destek veya hizmet sağlıyor musunuz?
A: Evet, küresel hizmet ve destek sağlamak için yurt dışına seyahat edebilen bir teknisyen ekibimiz var.
S: Bu makine herhangi bir sertifikaya sahip mi?
A: Makinelerimiz CE sertifikalıdır.
