Ürün Özellikleri:

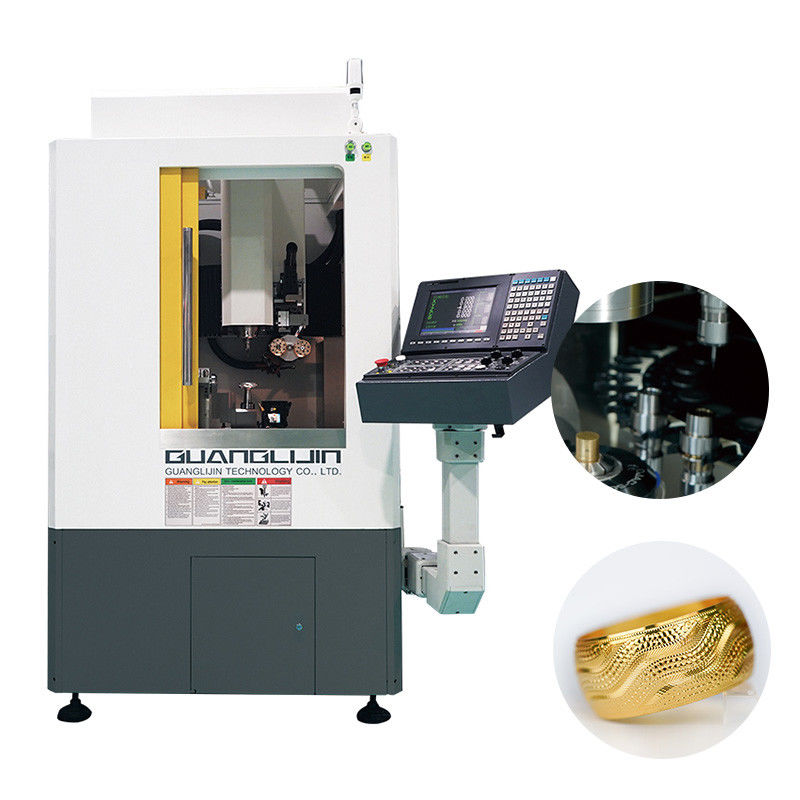

G8-380 yüksek hassasiyetli, yüksek verimlilikli profesyonel mücevher oyma makinesi, özel olarak yüzey oyma, desenleme ve değerli metallerin (altın,platinYenilikçi dönen yapısı ve yüksek düzeyde kararlı bir sinek kesme sistemi, karmaşık desen işleme imkanı sağlar.Üretim verimliliğini ve bitmiş ürünün pürüzsüzlüğünü önemli ölçüde artırmak, mücevher işleme endüstrisinde gelişmiş bir cihaz haline getiriyor.
Temel Avantajları
Esnek çok açılı işleme
Çalışma masası desteklerOtomatik 180° dönüşveGeniş açılı eğim, 3 boyutlu eğriler ve düzensiz mücevherler üzerinde kolay çok yüzeyli desenlemeye izin verir. Otomatik oyma sık el ayarlarını ortadan kaldırır.
Yüksek hassasiyetli sinek-sürücü desenleme sistemi
Yüksek sertliğe sahip bir sinek kesme diski ile donatılmış, yüksek hızlı dönüş ve titreme izlerinden arınmış pürüzsüz, hassas oyma hatlarını sağlamak için istikrarlı bir çalışma sağlar.
Uzun alet ömrü, farklı desen derinlikleri ve karmaşıklıkları için çeşitli kesme başlarıyla uyumludur.
Yüksek verimlilik ve ayna bitirme
Hızlı işleme hızı, düzenleme verimliliği% 30 daha yüksekGeleneksel ekipmanlardan daha fazla.
Doğrudan yüksek parlaklıklı bir ayna finişi sağlar, cilalama sonrası adımları ve işgücü maliyetlerini azaltır.
Güçlü ve Kalıcı Tasarım
Yüksek kaliteli bir malzeme yapısı ve güçlü titreşim direnci, uzun süreli sürekli çalışma sırasında hiçbir sapmayı garanti etmez.
Akıllı yağlama sistemi, önemli bileşenlerin aşınmasını en aza indirir ve bakım maliyetlerini düşürür.
Teknik özellikler
Döner hızı: 0 ̊40.000 RPM (düzenebilir)
Dönüşüm açısı: 180° otomatik masa dönümü + çok yönlü eğim İşleme hassasiyeti: ±0.005mm
Uyumlu Malzemeler: Altın, gümüş, platin, bakır ve diğer yumuşak metaller
Güç kaynağı: 380V/50Hz
Başvurular
Mücevher desen kazımı:Ejderhalar, Feniksler, çiçek motifleri ve geometrik dokular gibi karmaşık desenler.
Yüzük / Bangle Deseni:İç/dış yüzeylerde ölü açı olmayan tekdüze işleme.
Ayna cilalama:Yüksek parlaklıklı yüzey işlemi tek aşamada.
Teknik parametreler:
| - Hayır, hayır. |
Ürün |
Ayrıntılar |
| 1 |
W eksenini azaltıcı |
Alpha, Almanya |
167.3n.m. değerli tork,
En yüksek anlık tork 585.2n.m.
İsimlendirilmiş hız 43 rpm, maksimum hız 85 rpm |
| 2 |
B eksenini azaltıcı |
Alpha, Almanya |
Belirtilen tork 88.9n.m.
En yüksek anlık tork 312n.m.
İsimlendirilmiş hız 43 rpm, maksimum hız 85 rpm |
| 3 |
C eksenini azaltıcı |
Alpha, Almanya |
Belirtilen tork 88.9n.m.
En yüksek anlık tork 312n.m.
İsimlendirilmiş hız 43 rpm, maksimum hız 85 rpm |
| 4 |
Z2 ekseni |
Rexroth, Almanya |
Tekrarlanabilirlik: +/- 0,005mm |
| 5 |
8. eksen ikinci spindle |
elektrikli |
4.0kw, maksimum hız 26000 rpm,
6 ek araç
Yuvarlak kesicinin en fazla çapı: 70 mm
Yuvarlak kesicinin min. çapı: 40 mm |
| 6 |
Şanzıman bileşenleri |
Rexroth, Almanya |
Tekrarlanabilirlik: +/- 0,005mm |
| 7 |
Operasyon |
SYNTEC sistemi |
220MB-E5 inç ekran işletim kutusu,
en fazla 600 mm genişliğinde sol tarafta |
| 8 |
Servo motor |
|
200w/400w/750w |
| 9 |
Ana iğne |
elektrikli |
3.7kw, maksimum hız 40000 rpm
Akış alarmı ile su soğutması |
| 10 |
Araç dergisi |
Servo sürücü |
Dikey ana fiyonk için en fazla 15 alet |
| 11 |
Araç tutucu |
|
ISO20 |
| 12 |
Kollet çak |
|
ER-16 |
| 13 |
Yağlama |
|
Zamanlama Otomatik yağlama |
| 14 |
Çalışma düzlüğü |
|
+/- 0,005 mm |
| 15 |
X1 ekseninin çarpması |
|
380 mm |
| 16 |
X2 ekseninin çarpması |
|
80 mm |
| 17 |
Y ekseninde vuruş |
|
50 mm |
| 18 |
Z1 ekseni çarpımı |
|
90mm |
| 19 |
Vücut ağırlığı |
|
1.7 ton |
| 20 |
Ön kapı. |
|
kaydırma kapısı |
| 21 |
Çizim (mm) |
ana gövde |
1600 genişlik*1300 derinlik*2050 yükseklik |
| 22 |
Güç gereksinimi |
Üç fazlı |
380v/50hz |
Destek ve Hizmetler:
Teknik destek
Kurulum
Eğitim
Bakım
Sorun giderme
Yazılım yükseltmesi
Ambalaj ve Nakliye:
Deniz yoluyla veya hava yoluyla tozlaştırma ahşap kazası
Sıkça sorulan sorular:
S: Bir satıcı mı yoksa üretici misiniz?
A: Biz, Guanglijin, 20 yıldan fazla deneyime sahip bir CAD / CAM CNC makinesi üreticisiyiz.
S: Nerelisiniz?
Cevap: Biz Çin'in Shenzhen'indenyiz, dünyanın en yaratıcı şehirlerinden biri.
S: Yurtdışında destek veya hizmet veriyor musunuz?
C: Evet, dünya çapında hizmet ve destek vermek için yurtdışına gidebilecek bir teknik ekibimiz var.
S: Bu makinenin herhangi bir sertifikası var mı?
A: Makinelerimiz CE sertifikalı.
